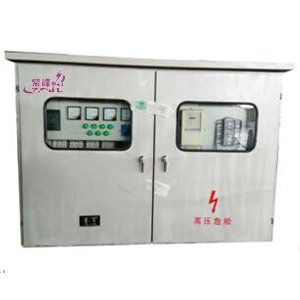

JP柜(综合配电箱)ZF-JP-400/120

  JP柜(新型智能配电台区综合配电箱)是一种集配电变压器、箱式变压器电气参数测量、记录、无功自动补偿、通讯和RTU(三遥)功能于一体的多功能综合装置。适用于工矿企业、机关、高等院校、港口、宾馆、商厦等变电站需要无功补偿的低压电力用户。户外箱式装置安装在户外柱上变压器侧,户内屏式装置安装在变电站侧,与用户配电柜配套使用。具备通信功能,可实现当地自动控制,也可以通过联网实现区域化控制功能。实现了检测远程控制自动化。


产品特点:

控制性:以基波无功功率计算投切电容容量,可避免多种形式的投切震荡,功率因数精度高;有12种电容器容量编码方式供用户选择;具有过电压、欠电压、畸变率超标、温度超标保护功能;具有RS485通讯接口,可与上位机通讯或控制下位机。
无功补偿控制器:采用可控硅的无触点开关,能够对电力并联电容器进行快速投切;具有安装简单、维护方便、响应速度快、投切无涌流、工作无噪音、稳定可靠、缺相保护等特点;
LC滤波回路:采用铁芯干式电抗器,具有电抗气隙稳定、体积小、重量轻、噪声低等优点;电抗器容量取电容器容量的6%,与电容器相串联后,能有效的吸收电网谐波,改善系统的电压波形,提高系统的功率因数。

使用条件:

控制性:以基波无功功率计算投切电容容量,可避免多种形式的投切震荡,功率因数精度高;有12种电容器容量编码方式供用户选择;具有过电压、欠电压、畸变率超标、温度超标保护功能;具有RS485通讯接口,可与上位机通讯或控制下位机。
无功补偿控制器:采用可控硅的无触点开关,能够对电力并联电容器进行快速投切;具有安装简单、维护方便、响应速度快、投切无涌流、工作无噪音、稳定可靠、缺相保护等特点;
LC滤波回路:采用铁芯干式电抗器,具有电抗气隙稳定、体积小、重量轻、噪声低等优点;电抗器容量取电容器容量的6%,与电容器相串联后,能有效的吸收电网谐波,改善系统的电压波形,提高系统的功率因数。
技术参数:

规格型号

配用变压器(kVA

工作电流(A

补偿容量(kVar

ZF-JP-200/

100

200

30~45(可按用户要求)

ZF-JP-400/

200

400

45~120(可按用户要求)

ZF-JP-800/

400

800

90~160(可按用户要求)
