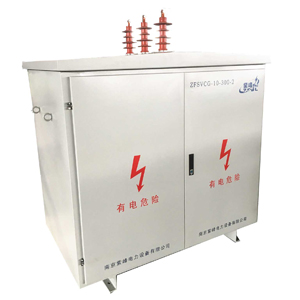

户外型高压无功补偿装置

      ZFSVCG-10-300-2(100+200);ZFSVCG-10-600-2(300+300)

 SVCG型智能高压无功自动补偿装置并联连接与10kV工频交流电流系统,采用线路无功功率和电压综合控制来实现实时自动完成电容器的投切,以提高功率因数,减少线路损耗,提高供电质量。基于GPRS方式的SVCG型智能高压无功自动补偿装置主要是通过对运行线路参数(电压、电流、无功功率、有功功率、功率因数、频率、故障信息等)的实时检测,采用轮询-应答或定时上报的通信方式,将检测到的10kV线路运行数据的实时状态,通过GPRS方式传送给主站系统,并以C/S或B/S模式,使生产管理的各个部门能够及时掌握10kV线路的工作状态,提高工作效率;同时也为用电营销部门提供数据,使其能随时掌握电网络的云心状况,更好地改善电力服务质量、提高电力管理决策水平。SVCG型智能高压无功自动补偿装置可以分为两组电容的组合投切,采样电流互感器采用开启式,可进行带电作业。


产品特点:

本装置具有定值的设置、过压保护、欠压保护、速断保护、过负荷保护、电容器缺相保护、据动保护等特点。
主要参数:(1)额定电压:12kV;(2)控制柜中控制电压:~220V±10%;(3)控制方式:电压、无功功率;(4)测量密度:电压误差≤0.5%,电流误差≤0.5%,无功功率误差小于等于3%;(5)具有实时测量和储存功能,整点记录70天。可以用无线模块通讯,用笔记本电脑抄表,通过RS232或RS485组成联网通讯;(6)具有过流、过压、欠压、缺相和速断等保护功能的参数设置,装置从电网断开后,并联电容器经内部放电部件自动将残余电压降低到50V以下(5min);(7)装置采用箱式结构,箱体可以用优质钢板、不锈钢板或复合绝缘材料,防护等级IP44。
使用条件:

海拔高度:≤3000m;
环境温度:-25~+45℃(户外),如果用户要求别的条件可以与厂家协商解决;
相对湿度:平均值不大于90%;
安装场所:周围介质无爆炸及易燃危险,无足以损坏绝缘及腐蚀金属的气体,无导电尘埃;
安装场地:无剧烈震动及颠簸,安装切斜度不大于5度。

技术参数:

型号

额定电压(V

额定电流(A

额定补偿总容量(KVar

单元电容器补偿容量(KVar

补偿方式

ZF-SVCG-10-150

12

7.2

150

50

智能自动、固定

ZF-SVCG-10-300

12

14.4

300

50100

智能自动(12路)、固定、组合式

ZF-SVCG-10-450

12

21.7

450

50100150

智能自动(12路)、固定、组合式

ZF-SVCG-10-500

12

24.1

500

67100167

智能自动(12路)、固定、组合式

ZF-SVCG-10-600

12

28.9

600

50150200

智能自动(12路)、固定、组合式
