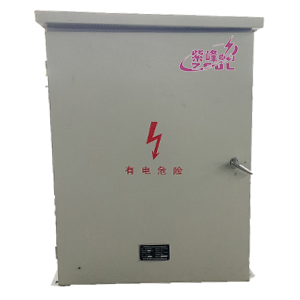

户外型低压无功补偿装置ZF-SVC-240Kvar

SVC型智能低压无功补偿装置适用于学校、医院、写字楼、住宅小区、港口、钢铁、冶金、船舶制造、纺织、油田、风力发电机等用户。装置采用可控硅/复合开关作为投切元件，与快速熔断器、电容器、串联电抗器组成投切电容形式，并形成△+Y接法，亦可采用智能模块（电容、复合开关合为一体）模式投切，当装置配置串联电抗器时，既能在无功补偿的同时有效地抑制系统的谐波，又能吸收部分谐波，无涌流、无过渡过程、不产生谐波、不污染电网、响应速度快、工作无噪音。

产品特点：

测量参数：低压侧三相电压、电流、有功、无功功率、功率因数、频率、有功、无功电度。
无功补偿：1）根据电压和无功补偿量控制电容器自动投切，一般装有2-16组电容器单组电容器容量为5～40kvar(可选)，无投切震荡，不产生无功倒送；2）可选多种控制方案，如Y、△、Y+△、2Y+△;3)电容容量分配支持：1:1:1:1、1:2:2:2、1:2:3:3、1:2:4:4编码方式，可组成多种不同方式投切运行，使无功补偿更趋于合理。
通信接口：根据用户要求，装置具有标准RS-232和RS-485接口功能，可通过通信接口与计算机相连，进行在线参数设置和装置内部记录数据的读取，以及远程通讯。
智能负荷开关：由可控硅和接触器组合投切，具有实现过零投切的功能，无电能损耗，涌流小，对电容和电网无冲击。
新一代FST智能电容是0.4kV-0.75kV电压配电网的新一代无功补偿设备通过改变结构和电路设计将传统由智能控制器、熔丝、复合开关等分立器件组装的无功补偿装置进行高度集成的一种无功补偿模式，具有体积小，接线简单、维护方便等优点，既能满足集中补偿要求，又能方便实现就地补偿。
技术特性：1）工作电压：～380V±10%；额定频率：50Hz;2)补偿容量：目前产品单台容量为（单位：kvar）：30～930kvar。（根据用户要求配置）；3）补偿方式：a、共补式：b、分补式：c、分补与共补结合式：4)控制电容器组数：2～16组（根据用户要求亦可增加组数）；5）测量精度：电压电流0.5%；有功、无功功率、功率因数1%；有功、无功电度为2%；6）外壳防护等级：户外箱式：IP44，户内屏式:IP40。

使用条件：

1）海拔高度：≤3000m；
2）环境温度：-25℃～+45℃
3）相对湿度：温度为+20℃时，相对湿度为90%（户内）；温度为+25℃时，相对湿度短时可达到100%（户外）；
4)周围介质无爆炸及易燃危险，无腐蚀气体，无导电尘埃；
5）安装场地无剧烈震动及颠簸，安装倾斜度不大于5度；电压波动范围-10%～+10%，根据用户要求可达到-20%～+20%。
技术参数：

型号规格	额定电压（V）	单元组数	额定容量（KVar）	输入电流（A	外形尺寸（mm）			备注
型号规格	额定电压（V）	单元组数	额定容量（KVar）	输入电流（A	长	宽	高	备注
ZF-SVC-30-X	400	3	30	43	420	374	784.5	柱上箱式
ZF-SVC-45-X	400	3	45	65	520	430	874.5	柱上箱式
ZF-SVC-60-X	400	4	60	87	520	430	874.5	柱上箱式
ZF-SVC-90-X	400	6	90	130	760	430	943	柱上箱式
ZF-SVC-120-X	400	6	120	173	820	500	980	柱上箱式
ZF-SVC-160-X	400	7	160	230	820	500	980	柱上箱式
ZF-SVC-240-X	400	9	240	336	1100	880	660	柱上箱式
