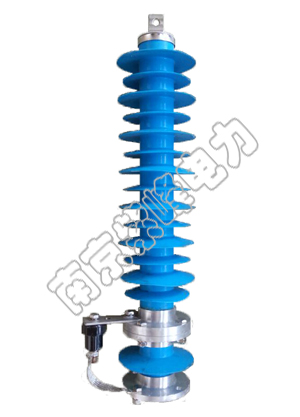

35KV 带脱离器复合外套金属氧化物避雷器YH5WZ-51/134

      金属氧化锌避雷器是国际上90年代的高科技产品,其采用了非线性伏-安特性十分优异的氧化锌电阻片,故而避雷器的陡波、雷电波、冲击波下的保护特性均比传统的碳化硅避雷器有了极大的改善。

      YH5W系列有机复合外套交流无间隙金属氧化锌避雷器,是限制过电压的一种保护电器,是电力设备绝缘配合的基础。本系列产品具有动作快、伏安特性平坦、残压低、通流容量大、性能稳定、寿命长、结构简单等优点,广泛用于发电、输电、变电、配电系统中,使电气设备的绝缘免受过电压的伤害。

产品特点:

1. 一次模压成型,无气隙、密封性能好,防潮防爆。
2. 爬电距离大,憎水性好,耐污能力强,性能稳定,减少运行维护。
3. 独特配方的氧化锌电阻片,高容量,低泄漏。
4. 可根据用户需求配置脱离器、绝缘托板、安装支架、地线等。
5. 实配直流参考电压高于国标规定值4%以上,有利于提高避雷器的稳定性。
6. .能量耐受能力裕度大,如10KV配电型避雷器2mA方波通流容量实际可达150A;4/10μs大电流冲击耐受能力达65KA。

使用条件:

1、环境温度:-40℃~+40℃;
2、海拔高度:不超过1000m;
3、额定频率:50Hz;
4、风 压:最大风速为34m/s;
5、避雷器顶端导线的最大水平拉力为147N;
6、连续施加在避雷器上的工频电压不超过避雷器的持续运行电压。
技术参数:

产品型号

系统

额定电压有效值(kV

额定电

压有效

 kV

持续运行电压有效值(kV

雷电冲击放电电压

不大于

kV

雷电冲击电流下的残压峰值不大于    kV

工频耐受电压 不小于(kV



4/10μS大电流

冲击耐受(kA

直流1mA参考电压不小于(kV

2 ms方波通流容量不小于(A

0.75U1mA下漏流不大于(µA

YH5WZ-51/134

35

51

40.8

/

134

73

65

77

400

20

YH5WZ-54/134L

35

54

43.2

/

134

73

65

77

400

20
