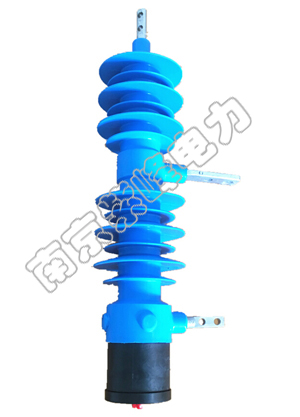

10KV 单柱全绝缘令克 (户外交流喷射式熔断器)HPRW-12/100-8(12.5)

    HPRW-12/100 -8(12.5)型户外交流封闭型喷射式熔断器适用于交流10kV配电线路及配电变压器的过载和短路保护之用。



产品特点:

      10kV户外交流封闭型喷射式熔断器采取熔管(灭弧管)内置于绝缘封闭型喷射式电瓷绝缘件的结构;单端朝下排气方式。
熔断器在正常运行时,熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时,故障电流使熔丝迅速熔断,并形成电弧,消弧管受电弧灼热,分解出大量的气体,使管内形成很高压力,并沿管道形成纵吹,电弧被迅速拉长而熄灭,熔丝熔断后,下部动触头失去张力而下翻,锁紧机械,释放熔丝管,熔丝管跌落,形成明显的开断位置。

使用条件:

1)环境温度:-40℃~+45℃
2)海拔高度:2000m以下
3)风速不超过34m/s
4)安装场所:无爆炸危险、化学腐蚀条件、剧烈震动或冲击、Ⅳ级污秽及以下的场所。
技术参数:

型号

额定电压

kV

额定电流

A

开断电流

kA

工频耐压

kV

爬 距

mm

质量

kg

连接尺寸

HPRW-12/100(复合)

12

100

8

42

500

5

2-φ10.5*25

HPRW-12/100(复合)

12

100

12.5

42

500

5

2-φ10.5*25
