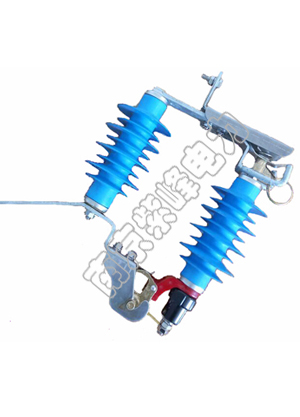

10KV 带电检修氧化锌避雷器

       10KV 带电检修氧化锌避雷器 是我公司为满足供电部门提高供电可靠性的需要而研发的新产品,额定电压为17KV,适用于不能停电检修的变电站10KV出线及重要配变用户的过电压保护。

产品特点:

      该避雷器是采用有机复合绝缘子外套与伏安特性十分优良的氧化锌电阻片组装而成的无间隙复合外套氧化锌避雷器,它具有陡波响应特性好、操作残压低、放电分散性小等优点。具有良好的耐污型能,可适用于多种污秽地区;另外该避雷器结构设计结合了HPRW型户外高压跌落式熔断器形式,当避雷器本体发生故障时,脱离器爆炸脱落,形成明显的可见性标志,以便维修人员及时发现并进行更换维修。本装置可以在不停电的情况下对避雷器进行预试或更换,避免了以往在避雷器检修和更换过程中系统需停电的麻烦。

使用条件:

1)海拔高度不超过2000m;
2)环境温度不超过+45℃,不低于-40℃;
3)交流系统频率不大于62Hz,不小于48Hz;
4)连续施加在避雷器两端的电压不得超过避雷器的持续运行电压;
5)地震烈度7度及以下地区;
6)最大风速不超过35m/s;
7)Ⅳ级污秽及以下地区。

产品型号

系统

额定电压有效值(kV

额定电

压有效

 kV

持续运行电压有效值(kV

雷电冲击放电电压

不大于

kV

雷电冲击电流下的残压峰值不大于    kV

工频耐受电压 不小于(kV



4/10μS大电流

冲击耐受(kA

直流1mA参考电压不小于(kV

2 ms方波通流容量不小于(A

0.75U1mA下漏流不大于(µA

YH5WS-17/46.4DL

10

17

13.6

/

46.4

26

65

26

150

20

YH5WZ-17/45DL

10

17

13.6

/

46.4

25

65

26

150

20

YH5WR-17/45DL

10

17

13.6

/

46.4

25

65

26

150

20
