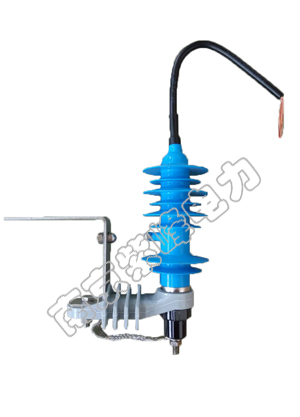

10KV 带脱离器固定间隙过电压保护器 (带绝缘支架)YH5CX-13/40GL

         10KV 带脱离器固定间隙过电压保护器 (带绝缘支架)YH5CX-13/40GL 新型绝缘线路过电压保护器是我公司参考日本技术、结合我国国情研制出的前沿防雷产品。用以保护配网(绝缘)线路,有效防止雷击断线及免受各种过电压危害、跳闸。我公司设计生产的绝缘线路过电压保护器可分为:

        球状固定外串联间隙型:一种新型的绝缘线路防雷设备。正常工作时,产品本体不承受工频电压,处于休息状态,减缓了电阻片的劣化,增加了使用寿命,且采用内置绝缘结构,防止了线路二次故障。由于采用公司新研发的防滑落、防鸟害、防积雪支架,克服了原环状间隙及角型固定间隙过电压保护器的安装难度大、间隙易偏斜及耐候性差易断裂等缺点,因此安装更方便、间隙固定免调整、防鸟害、防积雪、防滑落,是目前国内绝缘线路保护用理想产品。



产品特点:

1)安装方便,保护性能好;
2)线路正常运行时,避雷器不承受工频电压,处于休息状态,延缓避雷器电阻片劣化,延长了避雷器的使用寿命;
3)雷电过电压时,避雷器实时工作,避免线路断线和断路跳闸,保证了供电质量。
使用条件:

1)海拔高度不超过2000m;
2)环境温度不超过+45℃,不低于-40℃;
3)交流系统频率不大于62Hz,不小于48Hz;
4)连续施加在避雷器两端的电压不得超过避雷器的持续运行电压;
5)地震烈度7度及以下地区;
6)最大风速不超过35m/s;
7)Ⅳ级污秽及以下地区。
技术参数:

产品型号

系统

额定电压有效值(kV

额定电

压有效

 kV

持续运行电压有效值(kV

雷电冲击放电电压

不大于

kV

雷电冲击电流下的残压峰值不大于    kV

工频耐受电压 不小于(kV



4/10μS大电流

冲击耐受(kA

直流1mA参考电压不小于(kV

2 ms方波通流容量不小于(A

0.75U1mA下漏流不大于(µA

YH5CX-13/40GL

10

13

/

100

40

26

65

20

150

20

备注:安装场所 X-架空线路
